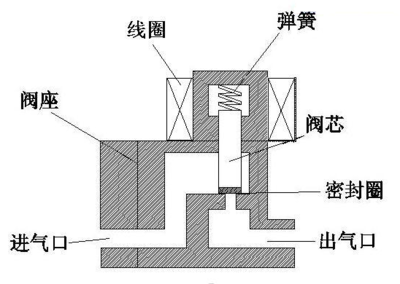

電磁閥是工業自動化控制系統中至關重要的執行元件，它通過電磁力驅動閥芯動作，從而控制流體的通斷或方向。在實際應用中，尤其是在液壓或氣動系統中，電磁閥在快速關閉或系統壓力突變時，常常會產生一個瞬間的、遠高于系統工作壓力的沖擊波，即“水錘”或“壓力沖擊”。這種沖擊壓力不僅會損壞電磁閥本身，還可能導致管道、接頭乃至整個系統的故障。為了解決這一問題，工程師們引入了“電磁閥過壓抑制器”。

一、電磁閥過壓抑制器的含義

電磁閥過壓抑制器，通常也被稱為“液壓沖擊吸收器”、“蓄能器”（在特定功能下）或“壓力緩沖器”，是一種專門設計用于吸收和消除電磁閥動作時產生的瞬時壓力峰值（過壓）的輔助裝置。其核心目的在于保護電磁閥及下游管路元件免受壓力沖擊的損害，提高系統運行的平穩性、可靠性和壽命。

簡單來說，它就像一個安裝在電磁閥附近（通常是出口端）的“安全氣囊”或“減震器”，當系統壓力因閥的快速關閉而驟然升高時，它能迅速吸納這部分多余的能量，待壓力平穩后再緩慢釋放，從而將壓力波動控制在安全范圍內。

二、電磁閥過壓抑制器的工作原理

電磁閥過壓抑制器的工作原理主要基于能量吸收與緩沖的物理機制。根據具體設計，其類型可能包括氣囊式、活塞式、隔膜式或簡單的可壓縮腔體式等，但基本原理相通。以下以典型的氣囊式或可壓縮介質式抑制器為例，闡述其工作過程：

1. 正常工作狀態：
在系統穩定運行、電磁閥處于開啟或穩定關閉狀態時，系統壓力處于正常設定值。此時，過壓抑制器內部的彈性元件（如氣囊）或氣腔處于與系統壓力相平衡的狀態，其內部預充有一定壓力的氣體（通常是氮氣）。

2. 沖擊壓力產生：
當電磁閥接收到關閉信號迅速關閉時，流體的流動被突然阻斷。流體的慣性會使動能瞬間轉化為壓力能，在閥的出口側（或下游管路）產生一個急劇上升的壓力沖擊波。

3. 能量吸收階段（關鍵作用）：
這個突然升高的壓力（過壓）會傳遞到與之相連的過壓抑制器。壓力作用在抑制器的膜片、活塞或氣囊上，壓縮其內部預充的氣體。由于氣體具有高度的可壓縮性，這個壓縮過程就像彈簧被壓緊一樣，有效地吸收了壓力沖擊所產生的多余流體體積和能量。這個過程將尖銳的壓力峰值“削平”，轉化為氣體勢能的儲存。

4. 壓力釋放與恢復：
當壓力沖擊波過去，系統壓力開始有下降趨勢時，被壓縮的氣體膨脹，將儲存的勢能緩慢釋放，推動少量流體平緩地回流到系統中，從而避免了壓力的劇烈振蕩，幫助系統壓力平穩地恢復到正常設定值附近。

5. 持續保護：
整個吸收-釋放過程在毫秒級內完成，從而有效抑制了壓力峰值。只要電磁閥動作產生壓力沖擊，這個過程就會重復，持續保護系統。

三、

電磁閥過壓抑制器是一個關鍵的系統保護附件。其含義是：一種用于吸收電磁閥啟閉引發的瞬時過壓，以保護閥件和管路的裝置。其工作原理的核心在于：利用內部可壓縮介質（通常是氣體）的彈性變形，快速吸納沖擊能量，再緩慢釋放，從而實現壓力波動的阻尼和緩沖。

在設計和選用時，需要根據系統的工作壓力、流量、流體介質以及預期的沖擊強度來選擇合適的抑制器型號和容量，以確保其發揮最佳的保護效果。安裝此裝置能顯著降低系統噪音、減少泄漏風險、延長電磁閥及整個管路系統的使用壽命，是提高液壓與氣動系統可靠性的重要舉措。
